宝鸡非线性电阻测试仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771压敏型过电压保护装置测试仪 灭磁电阻测试仪发电机灭磁过压测试仪发电机灭磁过压保护装置测试仪无间隙过电压保护器测试仪过电压保护器氧化锌避雷器综合测试仪过电压保护器氧化锌避雷器测试仪过电压保护器避雷器综合测试仪过电压保护器避雷器测试仪工频放电电压测试仪 过电压保护仪测试仪过压保护器测试装置开关柜耐压试验装置

<宝鸡>天正华意电气设备有限公司

宝鸡非线性电阻测试仪技术参数1.输出电压：200～1600V可调（步进值25V）满足各类计数器动作电压；2.电 容 量：10uF；3.放电电流：大于100A，输出冲击电流符合波形8/20μS；4.电流校验：输出校验电流 0.5～20mA可调（根据表头 电流值设置），可进行5档步进设置，步进值可调；按设置值自动输出，自动停止；电流方式峰值/有效值可选，满足各类监测仪的表头校验；输出精度1%；5.计数器归零： 设置上限可达999；设置后自动动作，自动计数；清零后自动停止，无需人为干预；6.存储空间：仪器自带大容量存储芯片，存储数据可达500条；7.供电方式：可充电锂电池，一次充满电，可进行动作测试2000次以上；8.电池容量：12V/3200mAH9.仪器外型：238mm×134mm×45mm。10.仪器重量：1kg。四、性能特点1.触摸屏+按键操作：触摸屏与按键均可操作，满足不同客户使用习惯。2.一键测试：通过计数快捷键，可一键完成动作测试；3.U盘导出：可使用U盘将存储数据导出。4.可靠：仪器外壳采用ABS塑料材质，高压输出无金属外露，操作者有保障，不会被电击；5.测试方便：本仪器配件中配有一套测试线，同时还有一个拉杆线，能够满足不同试验方式的需要。6.日历时钟：仪器自带标准日历时钟功能，并可进行设置修改。五、使用方法1、接线将黑色线一端接测试仪接地端另一端接计数器接地端。红色线或拉杆线接测试仪高压输出端另一端接计数器高压端，

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪消谐器是安装在6kV～35kV电压互感器一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够很好抑制涌流和PT铁磁谐振，并且不影响变压器的正常运行。消谐器在使用过程中由于吸收空气中的水分或者通过较大的电流，额定参数会发生变化，如变化超过厂家技术参数表中的范围，应进行维修或更换。消谐器的能否正常工作，至关重要，为核实消谐器是否合格，应定期对其特性参数进行检测。由于消谐器采用大功率非线性材料制作，其阻值会随电流变化，普通方式无法准确测量它的实际阻值和真实特性。本仪器能够按照规程全自动快速检测LXQ型消谐器实际工频特性参数，并显示出伏安特性曲线，可以准确地反映消谐器的真实状态。注：LXQ型表示裸露的无须外瓷套保护的压变中性点用消谐阻尼器。二、主要功能特点：1、测试仪采用32位CPU和高压数据采样模块，检测快速准确。2、内置高压电源，无需外接升压器，单机快速完成检测。3、测量范围适用于LXQ型6kV～35kV消谐器全部常用电流指标.4、采用彩色触摸屏液晶显示器，全中文菜单，可清晰显示检测数据和曲线图。5、自带微型快速打印机，可现场打印检测结果。6、参考标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》7、自动给出伏安特性曲线图；8、可选择电压峰值或有效值。9、仪器轻巧、便捷适用于现场使用。三、主要技术参数：1、工作电压AC:220V±10%?50Hz.2、输出电压AC：0 V～3000 V； 3、输出电流AC：0 mA～10 mA； 4、测量精度为±3%。5、测量范围：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、环境温度：-20℃～50℃； 7、环境湿度：≤80%； 8、使用环境：户内和户外；9、体积/重量：30X20X20cm/8Kg

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。宝鸡非线性电阻测试仪七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80％ RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10％ 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。八、消谐电阻器主要电气参数：九、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复) <宝鸡>天正华意电气设备有限公司

宝鸡非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

宝鸡非线性电阻测试仪仪器功能特点：3.1 采用全自动化程控测试技术，能够对消谐器及非线性电阻进行工频伏安特性测试，测量精度高；3.2 彩色触摸式大屏幕图形化操作界面，中文提示界面，触摸式按钮操作，一键完成测试，极其方便；3.3 自带打印机能够及时将试验数据自动打印输出。3.4 可以设定工频电流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六档常用电流指标，覆盖全部常用消谐器电流指标。四、主要技术参数：4.1 仪器适用于对6kV～35kV消谐电阻器电气特性参数测试，试验电压峰值及有效值独立测量，实时计算显示出所施加的试验电压峰值与有效值之比（标准规范要求的±5%以内为有效测量数据）。4.2 交流输出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流输出 1mA～3mA～5mA～10mA;采用负极性直流电压输出，计算非线性系数α，判断是否在标准规定的范围内。4.4 测量准确度： AC:±1% DC:±1% 4.5 使用环境：户内和户外均可4.6 环境温度/湿度：-20℃～50℃ 不大于80% RH4.7 电源：内置高能锂电池供电，充电AC:220V±10%/50Hz。五、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；便携式耐压测试仪氧化锌避雷器检测仪氧化锌避雷器测试仪工频过电压保护试验装置工频过电压保护试验仪氧化锌避雷器直流特性测试仪氧化锌避雷器阀片特性测试仪 直流保护电器级差配合测试仪灭磁过电压保护测试仪消谐电阻器参数测试仪消谐电阻器测试仪消谐测试仪

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复) 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪 青岛天正华意电气设备有限公司随着进口励磁调节器在大容量发电机组中的大量选用，与之配套的碳化 硅灭磁电阻得到了较为普遍的应用。由于用户对这一元件的特性了解有限， 并且其应用过程中出现了诸多事故，寻求对其特性参数及其变化进行测试的 有效手段已成为业内共同关注的议题。 目前已知的测试方法有两种，一种是实验室电感储能放电法，一种是灭 磁系统在线测试法。前者工作效率低，测试成本高昂，平台的可复制性差， 不易推广；后者需要对已安装就绪的灭磁屏柜进行改造，只能在实际灭磁或 发电机开机试验时进行测试，测试时机比较被动。 TH-22 型非线性电阻测试仪采用独创的电容储能放电法，即将贮存在高 压电容器上的电能通过可控硅在 SIC 灭磁电阻上进行瞬时释放，信号记录单 元对放电过程中变化的电压、电流进行高速记录，对记录结果进行处理后即 可完成 V/I 曲线显示、特性参数计算、数据对比分析等任务。这一方法具有放 电峰值电压较高、峰值电流较大，能耗小，被测电阻基本无温升，可多次重 复等特点。 TH-22 可利用获得的 V/I 关系曲线，计算组件的位形系数、非线性系数 等参数，计算室温工况各种灭磁电压下不同组件（或阀片）的均流系数 。 TH-22 所有电容器、电容器充电控制电路、可控硅、放电控制电路、信 号记录单元均集成在一只便携的仪器箱中，测试时无需从灭磁屏上拆下组件， 操作方便。 TH-22 设计了三种电流量限，既可测试不同型号的组件特性，又可测试 单一阀片的特性，适用于自并机及无刷励磁均有应用的核电厂。 TH-22 采用 win7 操作系统，具有 8 吋显示屏及鼠标键盘接口，所有数 据的显示分析可直接在仪器上完成。

<宝鸡>天正华意电气设备有限公司

宝鸡非线性电阻测试仪目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常一起上一级直流断路器的越级跳闸，从而引起其他馈电线路的断路事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其他直流保护电器动作特性不匹配带来的隐患，国电电网公司规定，对于新装或正在运行的直流保护电器，必须保证其直流回路级差配合的正确性。DL/T5044-2014《电力工程直流技术设计规程》规定，变电站直流系统中的直流断路器的级差配合方案应满足选择性保护的要求。《 电网公司十八项电网重大反事故措施》第5.1.1.10条：变电站馈出网络应采用辐射型供电方式，严禁采用环状供电方式。第5.1.1.15条：除蓄电池出口总熔断器外逐步将现有运行的熔断器更换为直流专用断路器，当直流断路器与蓄电池组出口总熔断器配合时，应考虑动作特性的不同，对级差作适当调整。《 电网公司防止变电站全停十六项措施》第8.3.1条规定：对新建或改造的变电站直流系统应在投运前由施工单位做直流断路器（熔断器）上下级级差配合试验，合格后方可投运。保护电器如何正确选型及上下级之间选择性保护的配合问题，直接关系到能否把直流电源的故障限制在小范围内，这对防止事故扩大和设备严重损坏至关重要。电抗器耐压试验装置 支柱绝缘子交流耐压试验 真空断路器耐压试验装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 电气设备耐压综合试验仪 氧化性避雷器工频放电电压试验仪 避雷器直流特性测试仪 手持式氧化锌避雷器带电测试仪 手持式氧化锌避雷器测试仪 手持式避雷器带电测试仪 手持式避雷器测试仪 直流系统接地故障探测仪 匝间耐压测试仪

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪常规试验试验一、电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接；短接功率柜的直流输入和交流输出；把灭磁开关柜里面过压及灭磁回路中的二极管或者可控硅阴极阳极短接；断开电压电流变送器以及轴电压抑制回路的输入端的接线；彻底检查端节点可靠性，使用表笔依次测量各短接点。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。3、通过触控方式在LCD屏上，选择“AC 100mA”将漏电流门限值选定100mA内；把定时时间可以任意选定（定时范围5-180s）或不选；将面板上的测试电缆与控制柜铜排牢固连接。4、屏幕触控按“设置”按钮，仪器面板上按下“启动”按钮。调节电压旋钮，升高输出电压，LCD屏上显示输出电压值和漏电流值。若漏电流值未超限，则定时时间完成后，测试装置自动复位后，手动旋转电压调节旋钮至 点；若漏电流超过阈值，仪器发出报警信息，手动调节电压旋钮至 点后，按下复位按钮停止测试。耐压试验要求：交流试验电压应为50Hz的正弦波，在规定试验电压下持续时间1分钟，在承受交流耐压试验电压值的时间内，应不被击穿、不产生绝缘损坏或闪络现象。试验电压按分类：（1）额定励磁电压小于等于500V的：出厂试验为10倍额定励磁电压，小值不得低于1500V；交接试验电压为85%出厂试验电压，且小值不低于1200V；定期检验电压为85%交接试验电压，且小值不低于1000V。（2）额定励磁电压大于500V的：出厂励磁电压为两倍额定励磁电压+4kV；交接实验为85%出厂试验电压；定期检验试验电压为85%交接试验电压。

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪6、仪器轻巧、便捷适用于现场使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80％ RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10％ 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。八、消谐电阻器主要电气参数：九、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

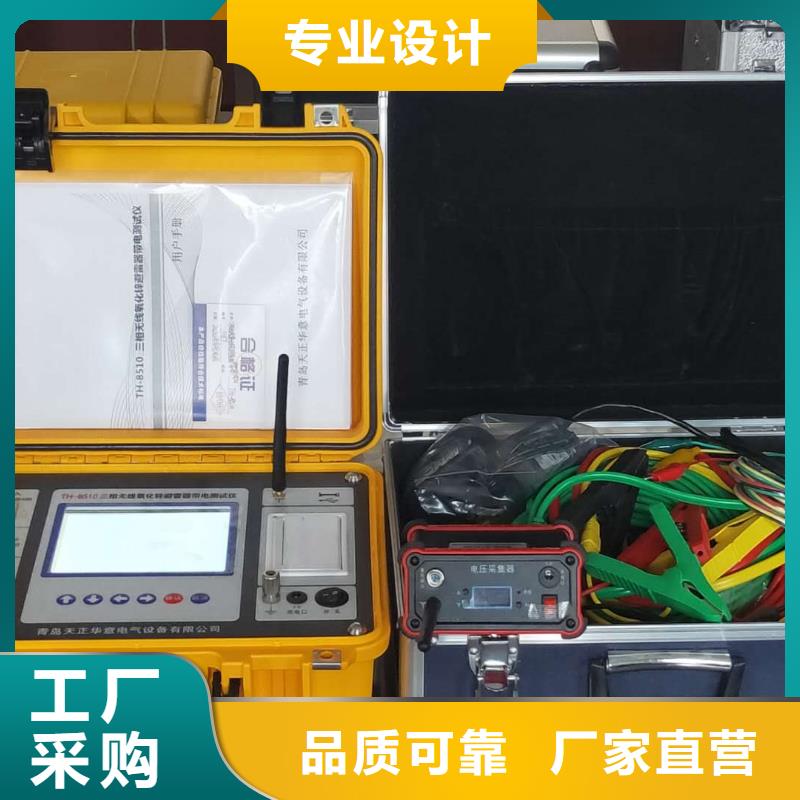

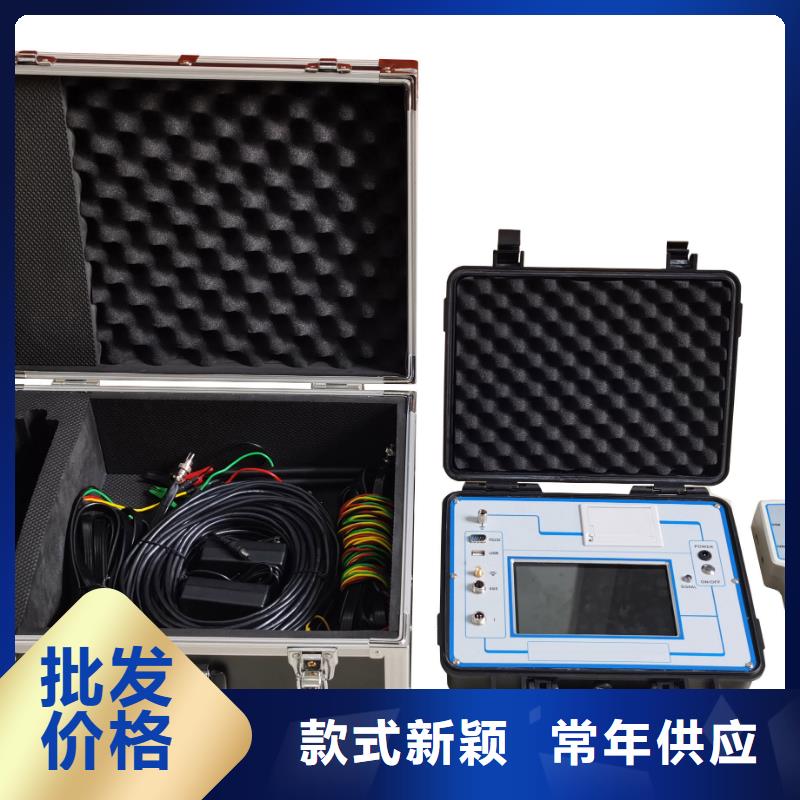

宝鸡非线性电阻测试仪氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～9次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。二、产品特点1.彩色触摸屏：800×480的7寸高清彩色触摸屏、人机对话。2.无线距离大：兼容无线同步，无线传输信号超过1500米，选配可达到5000米。3.同步方式多：支持485有线同步、无线同步；无电压方式通过软件计算找到电压基准三种同步方式。4.带电停电兼容：适用于避雷器带电、停电或试验室等场所使用。5.大量程采集：电压采集范围0-250V，电流采集0-20mA。6.三相同测：真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。7.可靠：仪器内部只带弱电，电压不超过8.4V；电流、电压传感器完全隔离，可靠。8.电压方式可选：支持取三相或取B相电压基准为电压参考；支持用感应板方式取B相电场强度为电压参考（选配），此功能方便电压取样。9.电流方式可选：可以用线接避雷器计数器两端采样泄漏电流，也可以用电流钳采集避雷器的接地线的泄漏电流（选配）。10.标配边配抗干扰处理：带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况220KV及上电压等级需要。11.内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。12.高速采样：高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。13.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。14.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。15.U盘导出试验数据：配有U盘导出数据功能，导出word文件。16.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以用手机或平板安装APP可以控制、上传、生成word文件。17.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间。18.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。19.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。20.中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。21.携带方便：主机和单元两部分组成，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。22.具有选配功能，标准版本不具备选配功能，客户可根据需求定制。

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪消谐器是安装在6kV～35kV电压互感器一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够很好抑制涌流和PT铁磁谐振，并且不影响变压器的正常运行。消谐器在使用过程中由于吸收空气中的水分或者通过较大的电流，额定参数会发生变化，如变化超过厂家技术参数表中的范围，应进行维修或更换。消谐器的能否正常工作，至关重要，为核实消谐器是否合格，应定期对其特性参数进行检测。由于消谐器采用大功率非线性材料制作，其阻值会随电流变化，普通方式无法准确测量它的实际阻值和真实特性。本仪器能够按照规程全自动快速检测LXQ型消谐器实际工频特性参数，并显示出伏安特性曲线，可以准确地反映消谐器的真实状态。注：LXQ型表示裸露的无须外瓷套保护的压变中性点用消谐阻尼器。二、主要功能特点：1、测试仪采用32位CPU和高压数据采样模块，检测快速准确。2、内置高压电源，无需外接升压器，单机快速完成检测。3、测量范围适用于LXQ型6kV～35kV消谐器全部常用电流指标.4、采用彩色触摸屏液晶显示器，全中文菜单，可清晰显示检测数据和曲线图。5、自带微型快速打印机，可现场打印检测结果。6、参考标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》7、自动给出伏安特性曲线图；8、可选择电压峰值或有效值。9、仪器轻巧、便捷适用于现场使用。三、主要技术参数：1、工作电压AC:220V±10%?50Hz.2、输出电压AC：0 V～3000 V； 3、输出电流AC：0 mA～10 mA； 4、测量精度为±3%。5、测量范围：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、环境温度：-20℃～50℃； 7、环境湿度：≤80%； 8、使用环境：户内和户外；9、体积/重量：30X20X20cm/8Kg

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复) <宝鸡>天正华意电气设备有限公司

宝鸡非线性电阻测试仪由于消谐器电阻具有非线性，在测量时电压和电流的波形会发生畸变，不再是传统的正弦波信号，因此不能采用测量普通正弦波的方法进行测量，需要针对消谐器电压、电流真有效值和峰值进行准确测量，通过对比电压、电流的峰值/√2的数值来判断发生谐振时电路中电压、电流的畸变程度，以便准确分析消谐器电阻的非线性特性，对消谐器产品的合格性进行判定。本测试仪器满足对35kV以下电压级：a）并联限压间隙碳化硅消谐器；b）无并联限压间隙碳化硅消谐器的例行试验和交接试验性能参数检测。能实现自动检测消谐器在电流峰值为0.3mA、0.5mA、1mA、3mA、5mA、10mA时相对应的电压有效值，并能自动绘制出消谐器伏安特性曲线图；测量出直流电流1mA、3mA、5mA下的直流电压，计算非线性系数α是否满足标准规范和铭牌参数。仪器采用高能锂电池供电，便于携带至现场方便使用，采用7寸高度亮彩色液晶屏，交流和直流测量及输出方式一键切换，具有测量精度高、性能稳定、等特点，即能用于消谐器电气性能参数检测，仪器将交/直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。二、仪器技术依据的标准：GB/T50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》 GB/T20840.3 《互感器 第3部分：电磁式电压互感器的补充技术要求》DL/T2045-2019《中性点不接地系统铁磁谐振防治技术导则》T/CEC 187-2018《电磁式电压互感器用非线性电阻性消谐器技术规范》便携式耐压测试仪 氧化锌避雷器检测仪 氧化锌避雷器测试仪 工频过电压保护试验装置 工频过电压保护试验仪 氧化锌避雷器直流特性测试仪 氧化锌避雷器阀片特性测试仪 直流保护电器级差配合测试仪 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪

宝鸡非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

<宝鸡>天正华意电气设备有限公司 励磁系统灭磁及过电压性能测试仪2023已更新(今日/批复)

宝鸡非线性电阻测试仪目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常一起上一级直流断路器的越级跳闸，从而引起其他馈电线路的断路事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其他直流保护电器动作特性不匹配带来的隐患，国电电网公司规定，对于新装或正在运行的直流保护电器，必须保证其直流回路级差配合的正确性。DL/T5044-2014《电力工程直流技术设计规程》规定，变电站直流系统中的直流断路器的级差配合方案应满足选择性保护的要求。《 电网公司十八项电网重大反事故措施》第5.1.1.10条：变电站馈出网络应采用辐射型供电方式，严禁采用环状供电方式。第5.1.1.15条：除蓄电池出口总熔断器外逐步将现有运行的熔断器更换为直流专用断路器，当直流断路器与蓄电池组出口总熔断器配合时，应考虑动作特性的不同，对级差作适当调整。《 电网公司防止变电站全停十六项措施》第8.3.1条规定：对新建或改造的变电站直流系统应在投运前由施工单位做直流断路器（熔断器）上下级级差配合试验，合格后方可投运。保护电器如何正确选型及上下级之间选择性保护的配合问题，直接关系到能否把直流电源的故障限制在小范围内，这对防止事故扩大和设备严重损坏至关重要。电抗器耐压试验装置 支柱绝缘子交流耐压试验 真空断路器耐压试验装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 电气设备耐压综合试验仪 氧化性避雷器工频放电电压试验仪 避雷器直流特性测试仪 手持式氧化锌避雷器带电测试仪 手持式氧化锌避雷器测试仪 手持式避雷器带电测试仪 手持式避雷器测试仪 直流系统接地故障探测仪 匝间耐压测试仪
